Vết Nứt Do Tải Trọng: Cơ Chế Hình Thành Và 5 Dấu Hiệu Nguy Hiểm
- Nhìn một vết nứt trên dầm hay sàn, không phải ai cũng phân biệt được đâu là nứt co ngót bình thường và đâu là vết nứt do tải trọng đang báo động kết cấu. Cùng một đường nứt nhỏ, có trường hợp chỉ cần trám lại là xong, có trường hợp lại là dấu hiệu dầm sắp mất khả năng chịu lực.
- Bỏ qua giai đoạn cảnh báo này là rủi ro lớn. Vết nứt do tải trọng phát triển theo tải trọng và thời gian, hôm nay còn nhỏ, vài tháng sau có thể đã ăn sâu qua hai phần ba tiết diện dầm. Đến lúc lớp bê tông bảo vệ bong tróc và lộ cốt thép, chi phí xử lý đã tăng lên gấp nhiều lần so với can thiệp sớm.
- Với đội ngũ thi công trên 10 năm kinh nghiệm xử lý nứt bê tông cho nhà xưởng, chung cư và công trình dân dụng, Tân Phú Khánh tổng hợp cách nhận diện vết nứt do tải trọng qua vị trí, hình dạng, kích thước và các dấu hiệu nguy hiểm cần xử lý ngay dưới đây.
Vết nứt do tải trọng thường xuất hiện ở vị trí nào?
- Vết nứt do tải trọng không xuất hiện tùy tiện. Chúng luôn tập trung ở vùng chịu ứng suất kéo lớn nhất trong kết cấu, đúng theo quy luật chịu lực chứ không phải chỗ nào bê tông yếu là nứt chỗ đó.

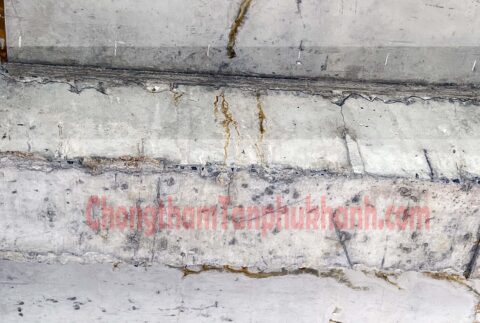

- Với dầm đơn giản và dầm liên tục, vết nứt vuông góc với trục dầm thường xuất hiện ở mặt dưới giữa nhịp hoặc mặt trên gần gối đỡ, đúng những vị trí có mô-men uốn lớn nhất. Gần gối đỡ hoặc gần điểm đặt tải trọng tập trung, vết nứt lại có xu hướng phát triển xiên thay vì thẳng góc. Ít gặp hơn, nhưng vẫn có thể xảy ra ở vùng bê tông chịu nén, ngay khu vực có mô-men uốn lớn nhất của dầm.
Nhận diện qua hình dạng: mỗi loại lực để lại một dấu vết riêng
Mỗi loại nội lực tác động lên kết cấu để lại một hình dạng vết nứt đặc trưng, gần như một “chữ ký” riêng.
- Vết nứt do kéo: vuông góc với ứng suất pháp. Ở dầm chịu uốn, vết nứt luôn vuông góc trục dầm, phía dưới rộng, phía trên nhỏ dần.
- Vết nứt do cắt: xuất hiện gần gối đỡ, xiên khoảng 45 độ, phát triển lên trên và hướng vào giữa nhịp.
- Vết nứt do lực nén: song song với chiều lực nén, hình dạng đặc trưng là hai đầu nhỏ, ở giữa phình rộng.
- Vết nứt do mô-men xoắn: hình xoắn ốc xiên, bề rộng khe nứt gần như không đổi dọc theo chiều dài.
- Vết nứt do xung lực (va đập): phát triển xiên khoảng 45 độ theo chiều tác động của lực va đập.
- Vết nứt do lún nền móng: tập trung ở khu vực có độ cong lớn của đường cong lún, vuông góc với ứng suất kéo chính do biến dạng nền sinh ra. Ở dầm và sàn, vết nứt do lún thường vuông góc trục cấu kiện. Khi công trình lún lệch hoặc bị ảnh hưởng bởi công trình lân cận, vết nứt xiên xuất hiện ở dầm gần liên kết dầm-cột, còn trên mặt sàn là các vết nứt chéo góc 45 độ ở khu vực góc sàn.
Phân biệt được nhóm nứt do cắt và nhóm nứt do lún nền quan trọng ở chỗ hướng xử lý hoàn toàn khác nhau. Nứt do cắt cần gia cố cốt đai hoặc sợi carbon tại dầm, còn nứt do lún phải xử lý lại nền móng trước, nếu không vết nứt sẽ tái xuất hiện dù đã trám bao nhiêu lần.
Bề rộng vết nứt nói lên điều gì?
- Trong giai đoạn sử dụng bình thường, bề rộng khe nứt do tải trọng thường không lớn và giảm dần từ mặt ngoài vào sâu bên trong bê tông.
- Khi kết cấu vượt tải nghiêm trọng hoặc tiệm cận trạng thái giới hạn, bề rộng khe nứt tăng rõ rệt, vượt quá giới hạn quy định trong TCVN 5574:2012 (tiêu chuẩn hiện hành, thay thế TCVN 5574:1991 đã hết hiệu lực).
- Riêng vết nứt do lực nén dọc trục lại là một ngoại lệ đáng chú ý. Bề rộng của loại nứt này có thể vẫn nằm trong giới hạn cho phép, nhỏ hơn hẳn so với nứt do kéo, nhưng vẫn là tín hiệu kết cấu đang tiến gần trạng thái giới hạn. Lý do nằm ở cơ chế phá hoại: nứt do kéo thường “báo trước” từ sớm khi ứng suất còn thấp, còn nứt do nén dọc trục chỉ lộ ra khi bê tông đã gần đạt tới cường độ chịu nén giới hạn của chính nó. Vì vậy loại vết nứt này cần được khảo sát kỹ dù nhìn bằng mắt thường có vẻ không nghiêm trọng.
Vết nứt do tải trọng thường xuất hiện và phát triển khi nào?
- Vết nứt hay xuất hiện đúng lúc tải trọng đột ngột tăng lên: tháo dỡ cốp-pha, lắp đặt thiết bị nặng, hoặc khi kết cấu bắt đầu chịu vượt tải so với thiết kế ban đầu. Lún không đều vượt quá giới hạn cho phép cũng là một nguyên nhân phổ biến khác.
- Có một điểm dễ gây nhầm lẫn khi khảo sát hiện trường. Thời điểm nhìn thấy vết nứt bằng mắt thường không nhất thiết là thời điểm vết nứt thật sự hình thành bên trong bê tông, vì vết nứt có thể đã âm ỉ phát triển trước đó một thời gian rồi mới lộ ra ngoài bề mặt.
- Từ lúc xuất hiện, vết nứt tiếp tục phát triển theo đà tăng của tải trọng, theo thời gian tác động kéo dài của tải trọng, và theo mức độ lún tăng dần của công trình.
5 nhóm dấu hiệu nứt nguy hiểm cần xử lý ngay
Các dấu hiệu dưới đây ảnh hưởng nghiêm trọng đến an toàn kết cấu nếu không được xử lý kịp thời. Gặp một trong số này, nên dừng ngay việc chỉ trám vá bề mặt và mời kỹ sư khảo sát.
Đối với dầm
- Ở giữa nhịp, phía dưới xuất hiện vết nứt vuông góc trục dầm phát triển tới hơn hai phần ba chiều cao dầm. Hoặc phía trên (vùng chịu nén) xuất hiện nhiều vết nứt song song trục dầm nhìn rõ bằng mắt thường, lớp bê tông bảo vệ bong rộp, mặt dưới có thêm vết nứt đứng.

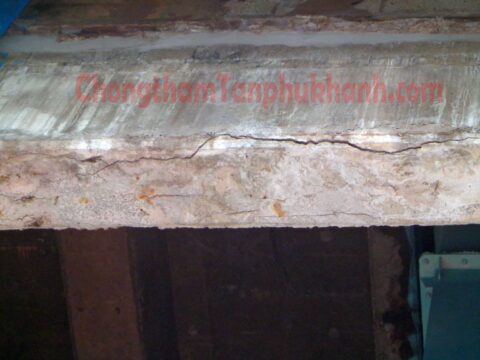

- Gần gối dầm, vết nứt xiên nhìn rõ là dấu hiệu rất đáng lo. Khi vết nứt kéo dài quá một phần ba chiều cao dầm, hoặc đồng thời xuất hiện thêm vết nứt song song ở vùng chịu nén, dầm có nguy cơ phá hoại vì nứt gãy. Trường hợp cốt đai bố trí quá thưa, tỷ số giữa khoảng cách từ điểm đặt tải tập trung đến gối tựa với chiều cao hữu dụng của dầm lớn hơn 3, vết nứt xiên sẽ phát triển rất nhanh khi ứng suất trong cốt đai đạt tới cường độ chảy, khiến dầm nứt tách thành hai phần.
- Phía trên gần gối của dầm liên tục, vết nứt song song trục dầm quan sát rõ bằng mắt, phía dưới kéo dài tới một phần ba chiều cao dầm, hoặc phía trên có vết nứt đứng đi kèm vết nứt ngang phía dưới, đều là dấu hiệu cần khảo sát ngay. Ở đầu ngàm của công-xôn, vết nứt đứng hoặc vết nứt xiên nhìn rõ cũng nằm trong nhóm cần lưu ý.
Đối với bản sàn
- Vết nứt ngang vuông góc với cốt thép chủ chịu kéo, xuyên sâu tới vùng chịu nén.
- Gần đầu ngàm của bản công-xôn, vết nứt nhìn rõ, vuông góc với cốt thép chủ chịu kéo.
- Sàn đổ tại chỗ có vết nứt rõ rệt ở phía trên, hoặc các vết nứt đan nhau ở phía dưới.
- Dấu hiệu chọc thủng cục bộ đối với sàn phẳng gối trực tiếp lên cột.
Đối với cột
- Xuất hiện vết nứt, một phần lớp bê tông bảo vệ bong rộp, lộ cốt thép chịu lực.
- Một bên cột nứt ngang nhìn thấy rõ, bên còn lại bê tông bị nén vỡ, lộ cốt thép.
- Các vết nứt đan nhau xuất hiện rõ rệt trên bề mặt cột.
Đối với tường
Phần giữa tường xuất hiện các vết nứt đan nhau rõ rệt, đôi khi kèm theo lớp bảo vệ bong rộp.
Đối với nút khung
Vết nứt đứng, xiên hoặc đan nhau xuất hiện ngay tại nút khung hoặc khu vực lân cận là dấu hiệu cần khảo sát kỹ, vì đây là vị trí truyền lực giữa dầm và cột.
Câu hỏi thường gặp
Vết nứt do tải trọng khác gì vết nứt do co ngót bê tông? Vết nứt co ngót thường xuất hiện sớm sau khi đổ bê tông, dạng chân chim, nông và không thay đổi hình dạng theo tải trọng công trình. Vết nứt do tải trọng lại xuất hiện đúng ở vùng ứng suất kéo hoặc cắt lớn nhất, mang hình dạng đặc trưng theo từng loại nội lực, và tiếp tục mở rộng khi tải trọng hoặc thời gian chịu tải tăng lên.
Bề rộng vết nứt bao nhiêu thì được coi là nguy hiểm? Giới hạn bề rộng khe nứt cho phép được quy định trong TCVN 5574:2012 theo từng cấp chống nứt của kết cấu, không có một con số chung áp dụng cho mọi trường hợp. Riêng vết nứt do lực nén dọc trục cần đặc biệt lưu ý dù bề rộng nhỏ, vì đây có thể là dấu hiệu kết cấu đã gần trạng thái giới hạn.

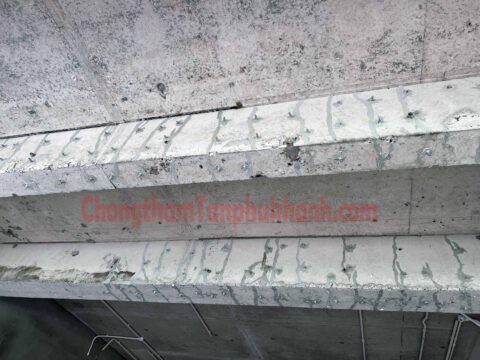

Phát hiện vết nứt do tải trọng nên xử lý bằng cách nào? Tùy mức độ, giải pháp có thể là bơm keo epoxy gia cường tiết diện nứt, gia cố thêm sợi carbon CFRP cho dầm sàn yếu, hoặc xử lý lại nền móng nếu nguyên nhân là lún lệch. Tân Phú Khánh luôn khảo sát thực tế trước khi đưa ra phương án, không áp một giải pháp chung cho mọi loại vết nứt.
Có thể tự đánh giá vết nứt tại nhà, hay bắt buộc phải mời kỹ sư? Quan sát ban đầu bằng mắt thường vẫn giúp phát hiện các dấu hiệu bất thường như vết nứt xiên gần gối dầm hay bê tông bong tróc lộ cốt thép. Tuy nhiên, đánh giá mức độ nguy hiểm và phương án xử lý nên do kỹ sư kết cấu trực tiếp khảo sát, vì nhiều dấu hiệu nguy hiểm nằm sâu bên trong tiết diện, khó nhận biết chỉ qua quan sát bề mặt.
Xử lý vết nứt do tải trọng mất bao lâu? Vết nứt đơn giản có thể bơm keo xử lý gọn trong một buổi làm việc. Trường hợp cần gia cố kết cấu bằng sợi carbon thường mất thêm vài ngày thi công. Sau khi khảo sát trực tiếp, Tân Phú Khánh báo thời gian thi công cụ thể cho từng công trình.
Nếu công trình của anh chị đang có dấu hiệu nứt do tải trọng mà chưa rõ mức độ nguy hiểm, đừng đợi đến khi vết nứt lan rộng mới xử lý.
Liên hệ ngay Tân Phú Khánh để được tư vấn miễn phí và báo giá tận nơi. Hotline: 0902 494 151 – Mr. Duật Đội ngũ kỹ thuật giàu kinh nghiệm Phục vụ TP.HCM và các tỉnh miền Trung, miền Nam.
Nội dung được kiểm duyệt bởi Kỹ sư Võ Đình Duật, phụ trách chuyên môn Công ty chống thấm Tân Phú Khánh, hơn 10 năm kinh nghiệm thi công thực tế.
