Xử Lý Ăn Mòn Cốt Thép Trong Bê Tông
Ăn Mòn Clorua Trong Bê Tông Cốt Thép: Cơ Chế Và Cách Xử Lý
- Vệt gỉ màu nâu rỉ xuống từ mép dầm. Nhìn thấy, nghĩ là không sao rồi sơn đè lên. Vài tháng sau, mảng bê tông ở đúng chỗ đó phồng lên rồi rơi xuống, để lộ cây thép đã mòn gần hết một phần tiết diện.
- Đó là kịch bản quen thuộc của ăn mòn clorua trong bê tông cốt thép. Ion clorua từ nước biển, hơi muối trong không khí hoặc từ chính cát nhiễm mặn trộn vào bê tông sẽ tấn công cốt thép âm thầm bên trong, không để lại dấu vết gì trên bề mặt cho tới khi thép đã gỉ đủ nhiều để đẩy vỡ lớp bê tông bao quanh. Khi anh chị nhìn thấy bằng mắt thường thì quá trình đã diễn ra nhiều năm rồi.
- Tân Phú Khánh xử lý dạng hư hỏng này cho nhà xưởng, cầu cảng, chung cư ven biển và cả nhà phố trong nội thành. Bài viết dưới đây trình bày đúng những gì đội kỹ thuật kiểm tra và thi công ngoài công trường.
Ăn mòn clorua trong bê tông cốt thép là gì?
- Ăn mòn clorua là hiện tượng cốt thép bên trong bê tông bị gỉ do ion clorua (Cl⁻) xâm nhập tới bề mặt thép và phá hủy lớp màng bảo vệ tự nhiên của nó. Sản phẩm gỉ nở thể tích, ép vỡ lớp bê tông bao ngoài, làm kết cấu mất dần khả năng chịu lực.
- Bê tông vốn là môi trường kiềm mạnh, độ pH khoảng 12 đến 13. Trong môi trường đó, bề mặt cốt thép hình thành một màng oxit rất mỏng và rất bền, gọi là màng thụ động. Màng này ngăn thép tiếp xúc với oxy và nước. Thép nằm trong bê tông tốt có thể tồn tại hàng chục năm mà không gỉ chính là nhờ lớp màng đó.
- Clorua phá đúng lớp màng này. Đây là điểm khác biệt so với ăn mòn do carbonat hóa, vốn làm giảm độ pH của toàn bộ vùng bê tông trước rồi thép mới gỉ đều trên diện rộng.
Vì sao ion clorua phá được lớp bảo vệ của cốt thép?
- Ion clorua có kích thước nhỏ và hoạt tính cao. Khi nồng độ clorua tự do tại bề mặt thép vượt một ngưỡng nhất định, nó chen vào những điểm khuyết tật của màng oxit và làm thủng màng tại chỗ đó. Vị trí bị thủng trở thành anode, phần thép còn nguyên màng xung quanh làm cathode.
- Vấn đề nằm ở tỷ lệ diện tích. Một điểm anode bé xíu bị bao quanh bởi diện tích cathode lớn gấp hàng trăm lần, nên toàn bộ dòng ăn mòn dồn vào cái lỗ nhỏ ấy. Thép bị khoét thành hố sâu thay vì mòn đều. Thợ hay gọi là ăn mòn rỗ, và một cây thép nhìn ngoài còn khá lành có thể đã mất phần lớn tiết diện tại đúng vị trí hố.
- Sản phẩm gỉ sắt chiếm thể tích lớn hơn phần thép ban đầu, tài liệu kỹ thuật thường ghi nhận mức 2 đến 6 lần tùy dạng oxit. Lớp bê tông bao quanh không giãn nở theo được nên bị ép nứt từ trong ra. Nứt xong thì clorua, nước và oxy vào nhanh hơn nữa. Vòng lặp càng chạy càng nhanh, đó là lý do một công trình có thể yên ổn mười năm rồi hỏng dồn dập trong hai ba năm.
- Điều quan trọng nữa: clorua không bị tiêu hao trong phản ứng. Nó hoạt động như chất xúc tác, phá xong màng thụ động chỗ này lại tiếp tục di chuyển sang chỗ khác. Đắp vữa che bên ngoài mà không lấy clorua ra khỏi vùng thép thì ăn mòn vẫn chạy tiếp phía trong.
Ngưỡng clorua tới hạn là bao nhiêu?
- Ngưỡng clorua tới hạn là nồng độ clorua tự do tại bề mặt cốt thép đủ để khởi phát ăn mòn. Các nghiên cứu quốc tế đưa ra khoảng 0,4 đến 0,8 phần trăm theo khối lượng xi măng, tương đương khoảng 0,05 đến 0,1 phần trăm theo khối lượng bê tông.
- Con số này dao động chứ không cố định, vì nó phụ thuộc độ pH của bê tông, độ ẩm, loại xi măng và cả chất lượng thi công tại vị trí đó. Xi măng chứa nhiều C3A giữ được một phần clorua ở dạng liên kết hóa học, phần clorua bị giữ này không tham gia gây ăn mòn. Chỉ clorua tự do trong dung dịch lỗ rỗng mới là thủ phạm.
Ở Việt Nam, TCVN 13931:2024 quy định phương pháp xác định hệ số dịch chuyển clorua của bê tông bằng phương pháp điện thế, dùng dung dịch bạc nitrat để hiện màu chiều sâu clorua đã xâm nhập. Đây là căn cứ để đánh giá bê tông có đủ đặc chắc để chống clorua hay không.
Vì sao chu kỳ khô ướt phá nhanh nhất?
- Vùng bị hỏng nặng nhất trong một công trình biển không phải vùng ngập nước liên tục, mà là vùng nước lên xuống và vùng sóng táp. Nghe hơi ngược nhưng có lý do rõ ràng.
- Bê tông ngập nước thường xuyên thì lỗ rỗng bão hòa nước, oxy khó khuếch tán tới cốt thép. Thiếu oxy thì phản ứng cathode không chạy được, ăn mòn chậm lại dù clorua rất nhiều. Vùng khô ướt luân phiên thì có đủ cả ba thứ: nước biển thấm vào lúc ngập, muối tích tụ lại khi nước bốc hơi, và oxy tràn vào lỗ rỗng đã thoát nước.
- Mỗi chu kỳ khô ướt là một lần bê tông hút thêm một lượng nước mặn rồi giữ lại phần muối, nhanh hơn hẳn so với khuếch tán thuần túy. Sau vài trăm chu kỳ, nồng độ clorua ở lớp bảo vệ cao hơn cả nồng độ trong nước biển ban đầu.
Clorua vào bê tông bằng những đường nào?
Có hai nhóm nguồn clorua và cách xử lý khác nhau hẳn.
- Clorua xâm nhập từ bên ngoài đi qua lớp bê tông bảo vệ theo cơ chế khuếch tán và hút mao dẫn. Nguồn phổ biến gồm nước biển tiếp xúc trực tiếp, hơi muối trong không khí ven biển, nước ngầm nhiễm mặn ở khu vực đồng bằng, và nước thải công nghiệp có chứa muối clorua.
- Clorua có sẵn trong bê tông từ lúc trộn thì nguy hiểm theo kiểu khác, vì nó đã nằm sẵn cạnh cốt thép ngay từ ngày đổ. Cát nhiễm mặn chưa rửa kỹ là nguyên nhân hay gặp nhất ở các công trình vùng ven biển. Nước trộn nhiễm mặn cũng vậy. Một số công trình cũ còn dùng phụ gia đông cứng nhanh gốc canxi clorua, loại này hiện bị hạn chế nghiêm ngặt trong kết cấu bê tông cốt thép.
Chúng tôi từng gặp một nhà xưởng cách biển gần chục cây số, chủ đầu tư khẳng định môi trường không xâm thực. Khoan lấy mẫu bụi bê tông ở ba độ sâu khác nhau thì thấy hàm lượng clorua ở lớp sâu 5 cm gần bằng lớp mặt. Kiểu phân bố phẳng như vậy chỉ có một lời giải: clorua đã nằm sẵn trong bê tông từ ngày trộn, không phải mới thấm vào.
Dấu hiệu nhận biết ăn mòn cốt thép
Ăn mòn clorua có giai đoạn ủ bệnh dài, nên các dấu hiệu bề mặt xuất hiện khi kết cấu đã suy giảm thật sự. Dưới đây là các dấu hiệu chia theo loại công trình.

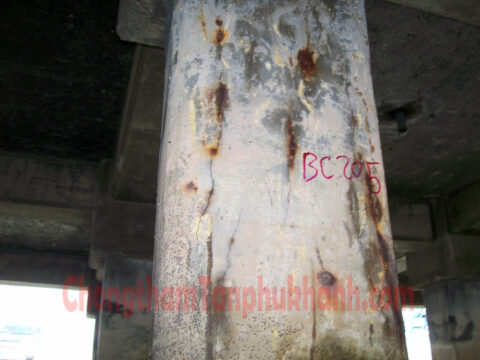

Công trình ven biển, cầu cảng, nhà xưởng
- Vệt gỉ nâu đỏ rỉ ra từ khe nứt hoặc mối nối, thường thấy ở mặt dưới dầm và bản sàn
- Nứt dọc theo phương cốt thép, khác với nứt do tải trọng thường cắt ngang cấu kiện
- Bê tông bộp khi gõ búa, âm thanh rỗng dù bề mặt chưa nứt hở
- Bong tróc từng mảng ở cột, đầu cọc, mặt dưới sàn công tác vùng sóng táp
- Muối trắng kết tinh trên bề mặt sau mỗi đợt nắng
Chung cư, nhà phố, tòa nhà văn phòng
- Ở công trình dân dụng, ban quản lý thường phát hiện muộn hơn vì các vị trí hỏng nằm khuất. Cần kiểm tra kỹ ba nhóm vị trí: đáy ban công và lô gia, mặt dưới sàn mái và sàn vệ sinh, tường vây và đài móng tầng hầm tiếp xúc nước ngầm.
- Dấu hiệu hay bị bỏ qua nhất là những vết ố vàng nâu loang trên trần thạch cao. Nhiều ban quản lý xử lý bằng cách thay tấm thạch cao và sơn lại. Vết ố quay lại sau vài tháng, lần này rộng hơn. Thay tấm lần nữa. Đến lần thứ ba mới cho tháo trần ra kiểm tra thì lớp bê tông đáy sàn đã bộp thành mảng lớn.
Anh chị nên nhớ nguyên tắc này: vết ố gỉ trên trần là tín hiệu của kết cấu, không phải vấn đề thẩm mỹ.
Kiểm tra và đánh giá mức độ ăn mòn thế nào?
Đục thăm dò bằng mắt chỉ cho biết chỗ đã hỏng. Chỗ nào sắp hỏng thì mắt thường chịu. Muốn khoanh đúng phạm vi sửa chữa cần kết hợp vài phương pháp.
Gõ búa và siêu âm khoanh vùng bộp. Bước rẻ và nhanh nhất, làm trên toàn bộ diện tích để vẽ bản đồ vùng bê tông đã tách khỏi cốt thép.
Đo chiều dày lớp bê tông bảo vệ bằng máy dò cốt thép. Vị trí lớp bảo vệ mỏng hơn thiết kế luôn là nơi ăn mòn khởi phát trước, kể cả khi bề mặt chưa có dấu hiệu gì.
Khoan lấy mẫu bụi theo chiều sâu để xác định hàm lượng clorua. Lấy ở 3 đến 4 mốc độ sâu rồi dựng biểu đồ nồng độ clorua theo chiều sâu. Biểu đồ này trả lời hai câu hỏi: clorua từ ngoài vào hay có sẵn từ trong, và nồng độ tại cao độ cốt thép đã vượt ngưỡng tới hạn chưa.
Đo điện thế nửa pin theo ASTM C876. Phương pháp này lập bản đồ xác suất ăn mòn trên diện rộng mà không cần đục phá. Vùng có điện thế âm sâu là vùng thép đang hoạt động ăn mòn, dù bê tông bên trên còn nguyên vẹn.
Kết quả của cả bốn bước mới đủ để chốt phạm vi đục tẩy. Đục thiếu thì vài năm sau hỏng lại ngay rìa vùng vừa sửa.

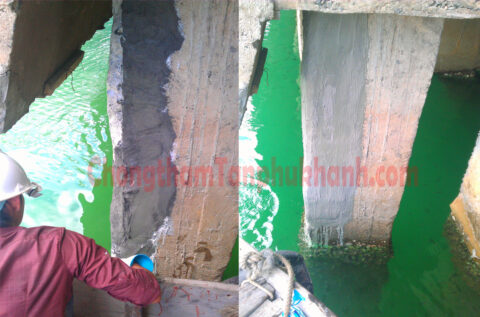

5 bước xử lý ăn mòn clorua đúng kỹ thuật
Quy trình dưới đây là quy trình Tân Phú Khánh áp dụng cho các hạng mục sửa chữa kết cấu bê tông bị ăn mòn.
Bước 1: Đục tẩy hết bê tông nhiễm clorua
- Đục vượt ra ngoài rìa vùng bộp ít nhất 50 mm. Đục sâu qua khỏi lưng cốt thép để tạo khoảng trống cho vữa ôm trọn cây thép. Nếu chỉ đục tới mặt trước cây thép, phần lưng thép vẫn tiếp xúc bê tông nhiễm mặn cũ và tiếp tục gỉ.
- Mép đục phải cắt vuông bằng máy cắt, không để mép vát mỏng. Mép vát bong trước tiên.
Bước 2: Làm sạch cốt thép và đánh giá tiết diện còn lại
- Phun cát hoặc phun nước áp lực cao để lấy hết gỉ, đạt độ sạch tương đương Sa 2½. Bàn chải sắt cầm tay chỉ làm sạch được lớp gỉ tơi bên ngoài, phần gỉ bám chắc trong hố rỗ vẫn còn nguyên.
- Sau khi sạch mới đo được tiết diện thực còn lại. Con số này quyết định cả phương án sửa chữa. Thép mất trên 20 phần trăm tiết diện phải nối bổ sung theo tính toán của đơn vị thiết kế.
Bước 3: Thụ động hóa và bảo vệ cốt thép
- Quét lớp hồ xi măng biến tính polymer hoặc sơn lót gốc epoxy giàu kẽm lên toàn bộ bề mặt thép đã làm sạch, quét đủ hai lớp. Lớp này tái tạo môi trường kiềm quanh cây thép, dựng lại màng thụ động đã mất.
- Thi công trong vòng vài giờ sau khi làm sạch. Để qua đêm là phải làm lại.
Bước 4: Đắp vữa sửa chữa gốc xi măng polymer
- Dùng vữa sửa chữa không co ngót theo hệ EN 1504-3. Đắp từng lớp theo chiều dày nhà sản xuất cho phép, không tham đắp dày một lần cho nhanh. Các hệ vật liệu Tân Phú Khánh dùng thường xuyên gồm Sika MonoTop, Mapei Mapegrout và Fosroc Renderoc, chọn theo chiều dày và vị trí thi công đứng hay trần.
- Vữa sửa chữa cho kết cấu ăn mòn phải đặc chắc hơn bê tông cũ, nếu không vùng vừa sửa lại thành đường cho clorua vào tiếp. Bảo dưỡng ẩm đủ ngày theo chỉ dẫn, đây là khâu hay bị cắt xén nhất ngoài công trường và cũng là khâu quyết định độ bền lớp vữa.
Bước 5: Phủ bảo vệ và bổ sung chất ức chế ăn mòn
- Toàn bộ bề mặt cấu kiện, kể cả phần bê tông cũ chưa hỏng, cần một lớp phủ ngăn clorua và carbon dioxide. Lớp phủ gốc acrylic đàn hồi hoặc gốc polyurethane đều dùng được, chọn theo mức độ nứt và điều kiện tiếp xúc.
- Với công trình vùng xâm thực mạnh, quét thêm chất ức chế ăn mòn dạng thẩm thấu (migrating corrosion inhibitor) như Sika FerroGard. Hoạt chất thấm qua bê tông tới bề mặt thép, tạo màng ức chế ngay cả ở vùng chưa đục tẩy. Đây là lớp bảo hiểm cho phần kết cấu chưa hỏng nhưng đã nhiễm clorua.
- Trường hợp cấu kiện đã mất nhiều tiết diện thép hoặc cần tăng khả năng chịu lực, phương án gia cố bằng tấm sợi carbon CFRP được tính toán bổ sung sau khi hoàn tất năm bước trên.
Bài về gia cố kết cấu bê tông cốt thép bằng tấm sợi cacbon FRP
Phòng ngừa ăn mòn clorua từ khâu thiết kế và thi công
Sửa một mét vuông kết cấu ăn mòn tốn kém hơn nhiều so với làm đúng ngay từ đầu. Với công trình mới ở vùng ven biển, cần chú ý mấy điểm sau.
- Tăng chiều dày lớp bê tông bảo vệ theo phân vùng xâm thực quy định trong TCVN 9346:2012. Lớp bảo vệ là hàng rào duy nhất giữa clorua và cốt thép, mà thời gian clorua đi hết quãng đường này tỷ lệ với bình phương chiều dày. Dày thêm một chút, tuổi thọ tăng lên nhiều.
- Hạ tỷ lệ nước trên xi măng và dùng phụ gia khoáng như tro bay hoặc xỉ lò cao. Bê tông đặc chắc thì hệ số dịch chuyển clorua giảm hẳn, kiểm tra được theo TCVN 13931:2024. Có thể cân nhắc thêm phụ gia ức chế ăn mòn gốc canxi nitrit trộn thẳng vào bê tông, loại này đã có TCVN 13863:2023 quy định yêu cầu kỹ thuật.
- Kiểm soát nguồn cát và nước trộn. Cát biển phải rửa đạt yêu cầu về hàm lượng clorua trước khi đưa vào trạm trộn.
- Cuối cùng là bảo dưỡng đủ ngày. Bê tông bảo dưỡng thiếu có lớp mặt xốp, mà lớp mặt lại chính là lớp chắn clorua.
Bài về sự xâm nhập của các chất gây ăn mòn kết cấu thép | xử lý vết nứt kết cấu bê tông cốt thép nhà cao tầng
Câu hỏi thường gặp
Ăn mòn clorua và ăn mòn do carbonat hóa khác nhau thế nào?
Carbonat hóa làm giảm độ pH của cả vùng bê tông, thép gỉ đều trên diện rộng và tốc độ chậm. Ăn mòn clorua phá thủng màng thụ động tại từng điểm, gây ăn mòn rỗ tập trung, tốc độ nhanh hơn nhiều. Một cây thép bị ăn mòn clorua có thể mất tiết diện nghiêm trọng tại một điểm trong khi phần còn lại trông vẫn bình thường.
Nhà tôi cách biển hơn 10 km thì có bị ăn mòn clorua không?
Có thể bị, theo hai đường. Hơi muối trong không khí vẫn theo gió vào sâu trong đất liền, mức độ giảm dần theo khoảng cách. Đường thứ hai là clorua có sẵn trong bê tông do dùng cát nhiễm mặn hoặc nước trộn nhiễm mặn lúc thi công, trường hợp này không phụ thuộc khoảng cách tới biển.
Chỉ đắp vữa che chỗ lộ thép có được không?
Không nên. Clorua vẫn còn nguyên trong phần bê tông cũ quanh vết đắp, vì nó không bị tiêu hao sau khi gây ăn mòn. Thép tiếp tục gỉ phía trong, và vùng thép mới thụ động hóa cạnh vùng cũ còn tạo ra chênh lệch điện thế đẩy nhanh ăn mòn ở rìa vết vá. Thực tế hay thấy là mảng vữa vá bong ra sau một đến hai năm, kèm theo vùng hỏng mới ngay sát bên.
Có cách nào biết mức độ ăn mòn mà không cần đục phá không?
Có. Đo điện thế nửa pin theo ASTM C876 lập được bản đồ xác suất ăn mòn trên toàn bộ cấu kiện mà không phá bề mặt. Kết hợp thêm máy dò cốt thép để kiểm tra chiều dày lớp bảo vệ và siêu âm khoanh vùng bộp. Chỉ khoan lấy mẫu bụi phân tích clorua là cần can thiệp nhỏ vào bê tông, lỗ khoan đường kính vài milimet.
Chi phí xử lý ăn mòn cốt thép tính thế nào?
Chi phí phụ thuộc diện tích phải đục tẩy, chiều dày lớp vữa sửa chữa, khối lượng thép cần nối bổ sung và điều kiện thi công (trên cao, dưới hầm, trong khu vực đang vận hành). Vì vậy cần khảo sát thực tế mới báo giá chính xác được. Tân Phú Khánh khảo sát và báo giá miễn phí tận nơi.
